齒條如何安裝？峰茂廠家告訴你兩種常用安裝連接方法

齒條如何安裝？峰茂廠家告訴你兩種常用安裝連接方法，分別為齒條快捷安裝方法和齒條打表安裝方法，不清楚的地方可向廠家免費咨詢。

峰茂齒條安裝連接說明：

為了可以更順利的安裝拼接齒條，標準齒條的兩端末端面將會加工為半齒齒底齒端面為負公差，以方便跟下一支齒條的端面半齒齒底連接成一個全齒，齒條通過拼接來無限延長使用。

齒條安裝時在齒廓角上預鉆安裝孔，組裝時需鉆孔，同樣可以再增加孔，安裝螺絲需要通過扭力扳手和臺面鎖緊，用12.9扭矩固定內六角螺絲。對于0.5M長的齒條，必須使用定位銷。如果使用于高負載的配對齒條時，建議檢查負載下的連接反應。

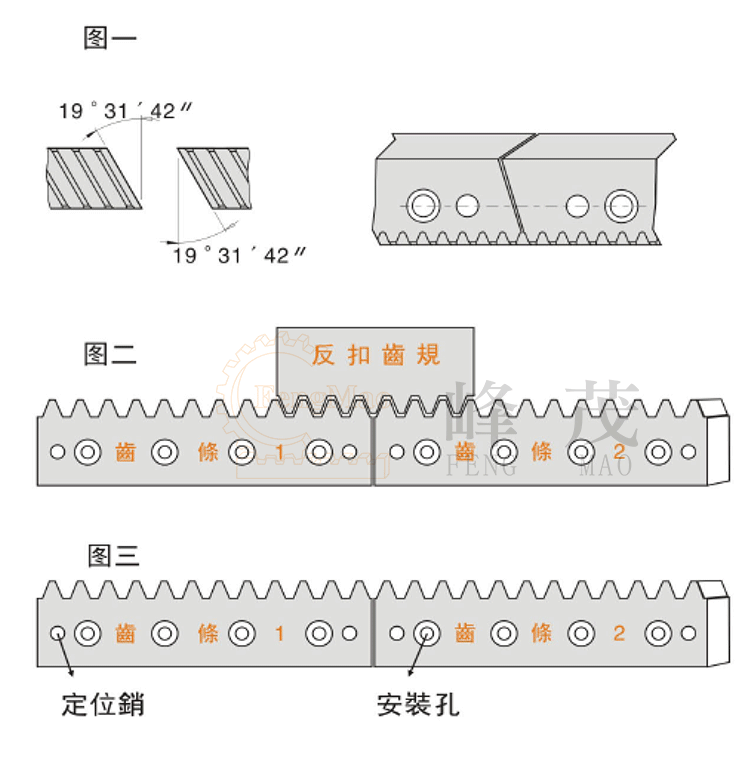

一、齒條快捷安裝方法

1、用螺絲預緊固定齒條位置。

2、用反扣齒規輔助安裝續接齒條，續接齒條前后移動，使得齒規和齒條完全接觸，保證拼接齒距的標準。

3、調整好后檢驗齒條的平行度及各齒條之間的平行度，同時嫑檢驗齒條的直線度。

4、在檢驗完后，根據預緊力將齒條堅固，用強度為12.9扭矩堅固螺絲，再安裝定位銷。

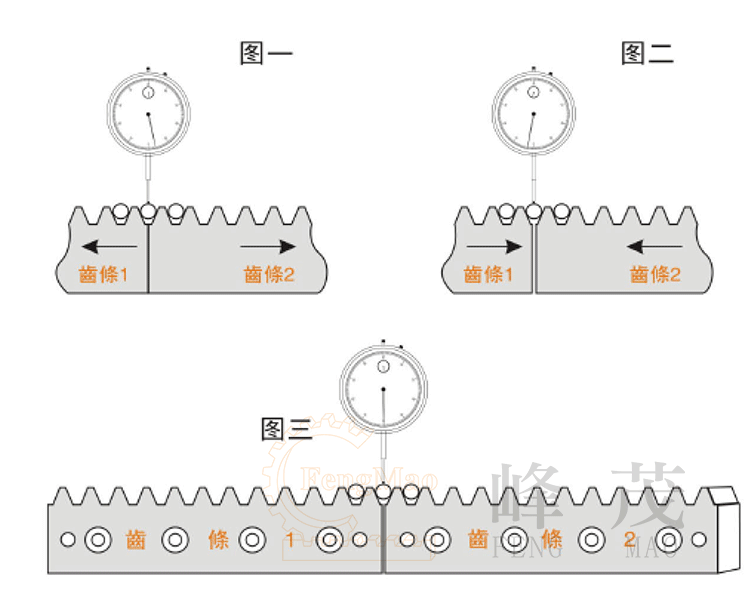

二、齒條打表安裝方法

1、用螺絲預緊固定齒條位置。

2、將圓棒放入齒條的任意齒中，用弓形千分尺測量齒條底部至圓棒最高點距離為安裝參考值。

3、將圓棒放入齒條與續接齒條的連接齒中，以參照參考值為基準，測量齒條底部至圓棒最高點距離，通過前后調整，達到我們?cè)O(shè)定參考值。

4、調整好后檢驗齒條的平行度及各齒條之間的平行度，同時還要檢驗齒條的直線度。

5、在檢驗完后，根據預緊力將齒條堅固，用強度為12.9扭矩堅固螺絲，再安裝定位銷。

更多齒條安裝相關內容說明，可向峰茂廠家免費咨詢哦，我司技術可根據你實際應用場景給你合適的解決方案！
