硬齒面轉向器斜齒條數控插齒加工的原理優點說明分別如下，供參考了解。
硬齒面轉向器斜齒條數控插齒加工原理：
與一般的插齒機相比，該機采用獨創的直齒扇形插齒刀，工作臺可繞固定軸線在與X軸垂直的平面內傾斜約±15°，其傾斜角度等于斜齒條的螺旋角。

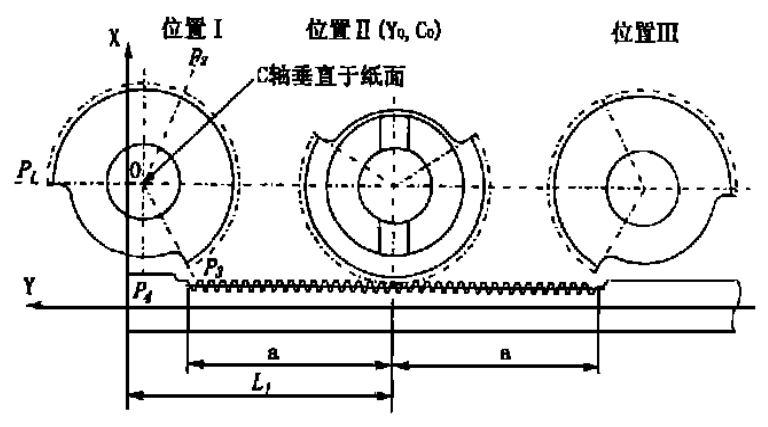

插齒加工的原理是兩個嚙合齒輪的展成法原理。加工時插齒刀上下往復運動并繞其C軸轉動，工作臺帶動齒坯沿其傾斜方向作圓周進給運動，且插齒刀與齒坯之間保持一對漸開線齒輪的嚙合關系。
硬齒面轉向器斜齒條數控插齒加工的優點：
1、采用交流伺服電機直接驅動絲桿、進給軸和旋轉軸的運動，由CNC的電子傳動進行插齒展成運動，極大地簡化了插齒機主機結構并提高了精度和加工效率。
2、加工時間僅為銑削加工的1/5，加工精度高且重復性好，廢品率低。
3、在加工不同規格斜齒條時，機床的調整既方便又快捷。
4、數控系統的刀具編程模塊和圖形仿真功能提供了一個進行齒條齒扇副CAD設計和校驗的環境。
硬齒面斜齒條是汽車轉向器的關鍵部件之一，加工難度大，其加工質量的好壞直接影響轉向器的性能。
