齒條的基本參數、測量尺寸和基準尺寸說明

2020-05-09 11:54:18 峰茂傳動 0

齒條的基本參數、測量尺寸和基準尺寸說明分別如下,供參考了解。

一、齒條的基本參數

1、m模數(或DP徑節)。

2、α壓力角。

3、ha齒頂高(標準=1×m)。

4、hf=hg+Cf齒根高(標準=1×m+0.25×m),通常在圖紙上不標出。

5、hg齒根工作高度(標準=ha),通常在圖紙上不標出。

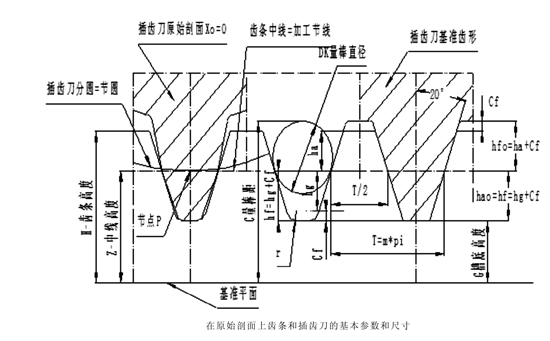

齒條的基本參數、測量尺寸和基準尺寸

6、Cf齒根間隙(標準=0.25×m),通常在圖紙上不標出。

7、h=ha+hf=ha+hg+Cf齒全高(標準=1×m+1×m+0.25×m)。

8、s齒條中線的齒厚標準值(標準=T/2=m×π/2),通常在圖紙上不標出。

9、ESs齒厚上偏差,通常在圖紙上不標出,用量棒距C的偏差ESC表示。

10、EIs齒厚下偏差,通常在圖紙上不標出,用量棒距C的偏差EIC表示。

二、齒條輪齒的測量尺寸

1、DK量棒直徑。

2、C量棒距。

3、ESC圖紙給出的量棒距上偏差(通常為負偏差)。

4、EIC圖紙給出的量棒距下偏差(通常為負偏差)。

5、EC量棒距實際偏差。

三、齒條的基準尺寸和高度尺寸

1、Z齒條中線的高度,它是輪齒的基準尺寸。

2、H齒條高度。

3、ESH齒條高度上偏差(通常為0)。

4、EIH齒條高度下偏差(通常為負偏差)。

5、G槽底高度,通常在圖紙上不標出,而用輪齒的齒頂高和齒全高表示。

以上說明僅供參考了解,如有更新恕不另行通知,不清楚的地方或相關加工需求,可向峰茂齒條廠家免費咨詢。
