為解決傳統刨削和銑削等加工方法難以保證8級以上精密齒條的質量問題，我們一般采用插齒加工方法，具體實現說明如下，供參考了解。
一、插齒機加工精密齒條裝置：

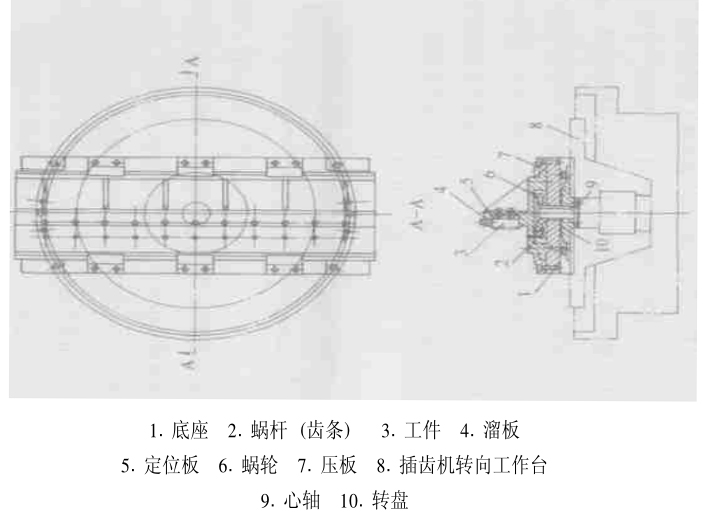

在插齒機的工作臺上附設了一套齒條加工裝置(如圖)，把原來工件的圓周運動變成直線運動，從而在插齒機上實現了對精密齒條的加工。
該裝置中轉盤固定在回轉工作臺上，通過轉盤和心軸將工作臺的旋轉運動傳給蝸輪，再通過蝸輪蝸桿傳動將工作臺的圓周運動變成為溜板帶動工件的直線運動。
長蝸桿(實際上起齒條作用)用螺釘固定在溜板下面，為了使它與蝸輪嚙合良好，該蝸桿需在車床上車好后再刨去三面的螺紋。
溜板在底座上沿導軌作直線運動，底座靠定位銷和螺釘固定在插齒機上。
二、齒條加工注意事項：
1、想要實現不同模數的精密齒條加工，可通過選擇合適的掛輪來實現。
2、開始新一輪的加工之前，應將插齒刀與工件的第一個齒錯開半個齒距，這樣可以充分消除由于系統內的間隙帶來的加工誤差。
3、當前一次進刀完成后，需將齒條復位，然后再徑向進給，開始新一輪的加工，因為齒條不能像齒輪一樣作回轉運動。
關于8級以上精密齒條加工，如有不清楚的地方或相關需求，都可向峰茂廠家免費咨詢。
